Bonjour,

Voici mon dernier projet.
Il s'agit de construire un RF sampler afin de récolter un échantillon d'un signal RF de puissance moyenne à élevé pour le raccorder de manière sécuritaire à un moniteur de service, un spectrum ou autre instrument de mesure.

La puissance maximum admissible de mon Marconi 2955 est 75W, et celle de mon spectrum est 10mW (+10dbm)
Il devient donc nécessaire de trouver une façon de réduire la puissance quand vient le temps de travailler sur un émetteur de 300W Wink

Le RF sampler est simplement une résistance de 50 ohms (47) logée dans le fond d'une douille court-circuit de wattmètre Bird (dummy slug).

Bricolage: construction d'un RF sampler Img_4614Bricolage: construction d'un RF sampler Img_4615
Matériel requis: résistance, connecteur BNC et douille modifiée

Ensuite il faut souder la résistance sur le connecteur BNC et la positionner pour récolter un signal dans le wattmètre.
L'autre patte de la résistance est fixée mécaniquement à l'aide d'un setscrew.
Bricolage: construction d'un RF sampler Img_4616

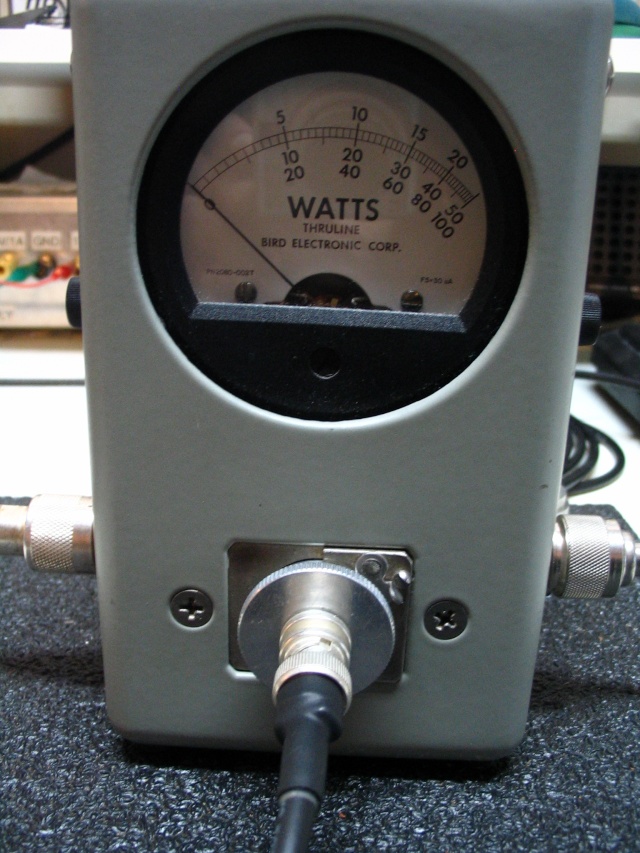

Et voila, il ne reste qu'a brancher un câble BNC vers l'intrument. Il est possible de tourner la douille dans le Bird afin de varier la quantité de signal.
Bricolage: construction d'un RF sampler Img_4617

J'ai fait un test avec un mobile Maxtrac à 927.500MHz. J'obtiens 12W lorsque branché directement dans le Marconi 2955. Lorsque j'utilise le RF sampler, je mesure entre 7µW et 2.5mW, ce qui correspond à une atténuation entre 35 et 60db.

Merci à Marc VE2CMD pour la construction et la modification de la douille (machinage).
Idée originale de Kevin Custer W3KKC

73 Eric VE2TSO
