Bonjour à tous,

Après plusieurs semaines de recherches et d'entêtement, j'ai pu remettre en marche LA pièce vitale d'un bon vieux moniteur de service Cushman CE-4.

On peut voir ici de quoi à l'air le module TCXO, il est fabriqué par la compagnie Ovenaire qui malheureusement n'est plus de ce monde, Cushman non plus d'ailleur. Mad


Cet oscillateur de précision est controlé thermostatiquement et tenu à température constante par un petit élément de nichrome. Autrement dit, le circuit electronique et le cristal de référence se trouve dans un petit four et comme la température en degré ne change pas, la fréquence devient est très stable.

Avec le temps, le petit élément (plus petit qu'un cheveux) finit malheureusement par se couper et à ce moment là, l'appareil devient complètement innutilisable. Avec l'aide d'un microscope 50X, j'ai réussi à défaire un enroulement et à le resouder sur son bornier. Very Happy À partir de ce moment la deixième vie du moniteur était presqu'assurée.

Voici à quoi ressemble l'enroulement.
Pour éviter un court circuit, le fil de nichrome est dans une enveloppe de kevlar et pour être bien certain que ça reste en place, il est recouvert d'un couche de vernis.


Ici on peut voir le thermistor coulé dans une goutte d'époxy.


Ça c'est un thermostat bi-métalique et c'est lui qui est responsable de couper le courant sur l'élément lorsque le thermistor le commande.

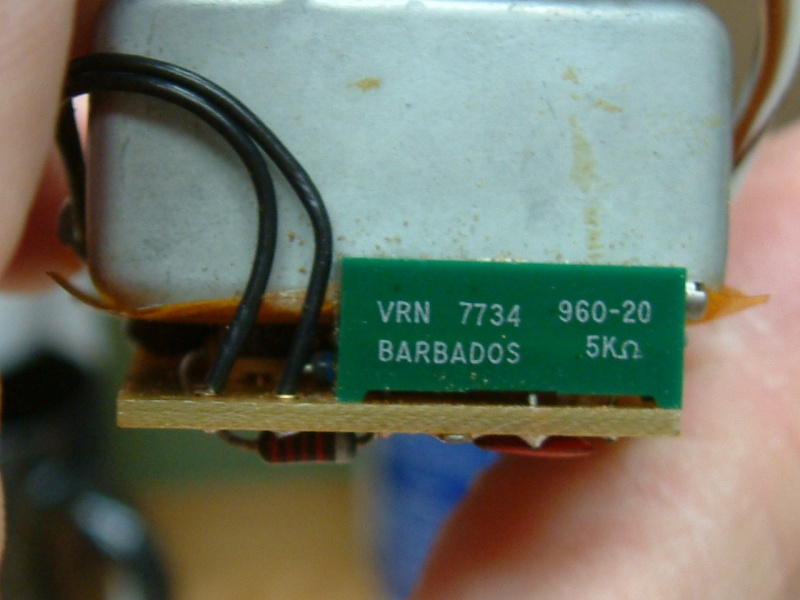

Ce potentiomètre multi-tour sert à ajuster la fréquence de l'oscillateur à 5mhz bien pile.


On peut voir ici qu'il y a eu un excès de chaleur. Une résistance de 2 Watts complètement grillée. Elle est responsable de limiter le courant qui passe dans l'élément, dans mon cas j'avais deux trouble à régler. Embarassed


Pour terminer, on peut pratiquement parler d'un miracle cheers
Le moniteur est fonctionnel depuis près de 4 ans et il me sert régulièrement.

73' Eric
