 Besoin d'aide pour calibrer un moniteur de service

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Besoin d'aide pour calibrer un moniteur de service   Sam 23 Fév - 18:05

Bonjour,

Je suis à la recherche d'un power meter étalonné pour ajuster mon Marconi 2955 récemment réparé.

Je dois ajuster le générateur RF à -20.5dbm (à 300MHz) ainsi que le fine step attenuator qui consiste à 10 steps de 1dbm (ajustable à 0.01db)

J'aimerais aussi vérifier la déviation FM du générateur RF avec l'aide d'un deviation meter entre 165MHz et 529MHz (step de 3MHz, 10khz de déviation). Les ajustements se font par software sur le Marconi 2955.

Merci
73 Eric VE2TSO



Merci !!
73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Besoin d'aide pour calibrer un moniteur de service   Sam 8 Mar - 16:09

Salut à tous,

Finalement j'ai passé 5 heures hier au Cegep de Limoilou dans un labo de télécom....18 ans après avoir fait mes études à ce Cegep...hi

Le 2955 possède 3 générateurs RF (165 à 259.9999MHz, 260 à 399.9999MHz et 400 à 529MHz)
Avec ces 3 générateurs, il est possible de couvrir une plage de 0.4 à 1000MHz sans interruption.

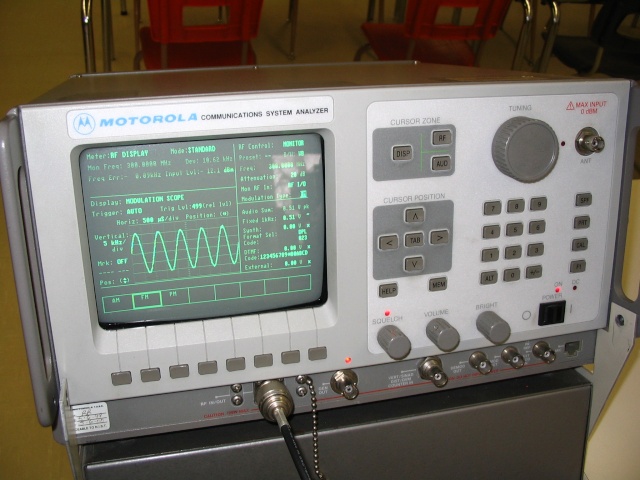

J'ai ajusté la déviation FM à 10khz a chacun de 131 points de correction software à l'aide d'un autre moniteur de service (Motorola R2600). Avant les ajustements, la déviation variait entre 0khz à 15khz alors que la demande était à 10khz.



Le Motorola R2600 m'a aidé également à ajuster le générateur AM avec 10 point de correction software dans le 2955 ainsi que l'ajustement du niveau RF (10 autres points de correction software).

Ensuite j'ai ajusté la référence interne 10MHz à l'aide d'un générateur RF Rhode&Scharz. J'avais besoin d'un signal de 1.0000000000 GHz à 0dbm pour faire l'ajustement du 2955. Avant l'ajustement, je mesurais 999.99943 MHz sur mon Marconi 2955. Maintenant j'ai 1000.00000 MHz Laughing





Merci à Mario Mercier, enseignant en télécom du Cegep de Limoilou pour l'accès aux équipements dans son lab Wink

73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2VXT

avatar

Nombre de messages : 134
Age : 48
Localisation : St-Bruno de Montarville
Date d'inscription : 10/03/2006

MessageSujet: Re: Besoin d'aide pour calibrer un moniteur de service   Sam 7 Mar - 5:28

Vraiment super cette belle expertise! J'espère que les notes sont en lieu sûr Razz

Quand tu te sentiras prêt, il va y avoir un autre Marconi 2955 à vérifier, ça te donnera la chance de venir faire un tour dans l'Ouest Canadien!

73' Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ve2rey.easyforumpro.com
ve2jfq



Nombre de messages : 2
Date d'inscription : 26/07/2009

MessageSujet: calibration et instruments ifr-1600s   Dim 26 Juil - 2:39

Salut a tous, c`est mon premier message sur ce forum et j`espère
que ce ne sera pas le dernier !!!

j`aimerai vous parler des types d`appareils qui sont difficiles a calibrer, comme le ifr-1600s. le problème est le suivant : le manque
d`information disponible pour ce model en particulier. le ifr 1600s est le même appareil que le ts-4317 ( US ARMY gear ) vu que les US
on ce type d`appareil, aeroflex ne peut et na pas le droit de vendre
le service manuel ! a moins que je suis un caporal des forces américaines. donc, on peut avoir au compte gouttes les informations pertinente pour calibrer cet appareils. j ai calibré mon 1600s avec ce que j`ai reçu d`Areoflex ( a force des appeler et de leurs dire que je suis un simple technicien qui possède un test set, et que je suis en droit d avoir des documents sur la calibration !!! je pense que j`ai réussi, mais il me reste un problème au niveau du atténuateur variable. si il y quelqu'un
de vous peut m`aider, cela serais très apprécier !!!
merci d`avance
jacques
ve2jfq
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ve2ulu



Nombre de messages : 1
Date d'inscription : 12/01/2010

MessageSujet: Re: Besoin d'aide pour calibrer un moniteur de service   Mar 12 Jan - 17:46

J'ai aussi un IFR1600 qui a besoin de calibration de l'ampli final...
Il ne passe pas le self-test numero 16 a cause que l'ampli ne fournis pas les 10dbm qui devrais, il est entre 0 et 3 dbm, j'ai jouer avec le feedback du regulateur de puissance de l'ampli et il est capable de le faire son 10dbm et meme un peu plus mais il semble que ca sois dans la calibration logiciel.


Bonne job sur le marconi!


Luc
VE2ULU
