Bonjour,

Le décodeur DTMF que voici est en fait une réplique de celui fait par NHRC. Ce décodeur est assez intéressant puisqu'il nous permet de commuter 6 sorties, c'est à dire qu'on pourrait contrôler 6 appareils à distance. Very Happy

On peut mettre les sorties en position ON ou OFF où même les programmer en mode pulsé. Exemple on pourrait à distance peser sur le boutton reset d'un ordinateur pour le faire redémarrer, ouvrir des lumières, mettre en marche un ventilateur...
Présentation du décodeur DTMF (NHRC) Dscf0510

Présentation du décodeur DTMF (NHRC) Dscf0511

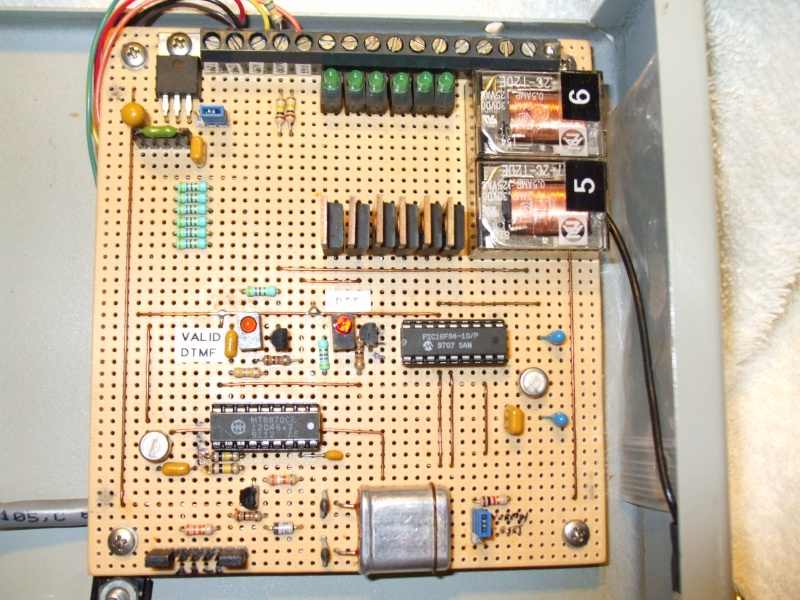

J'ai construit l'interface sur une plaque de prototype afin d'évaluer le système, je me suis vite rendu compte que s'était un projet super! Le concepteur m'a aussi envoyé gratuitement le source code, je peux alors le modifier au besoin et par le même fait, être autonome en programmant moi même les IC. Les raccords se font sur le bornier à vis, on y retrouve les signaux de contrôle qui vont vers le radio, (audio IN, modulation, PTT et alimentation) et aussi les 6 sorties, on peut voir ici que les sorties 5 et 6 commutent des relais.

Présentation du décodeur DTMF (NHRC) Dscf0512

Le projet est piloté par un PIC 16F84 et les DTMF par un M8870, rien de plus standard.
Présentation du décodeur DTMF (NHRC) Dscf0513

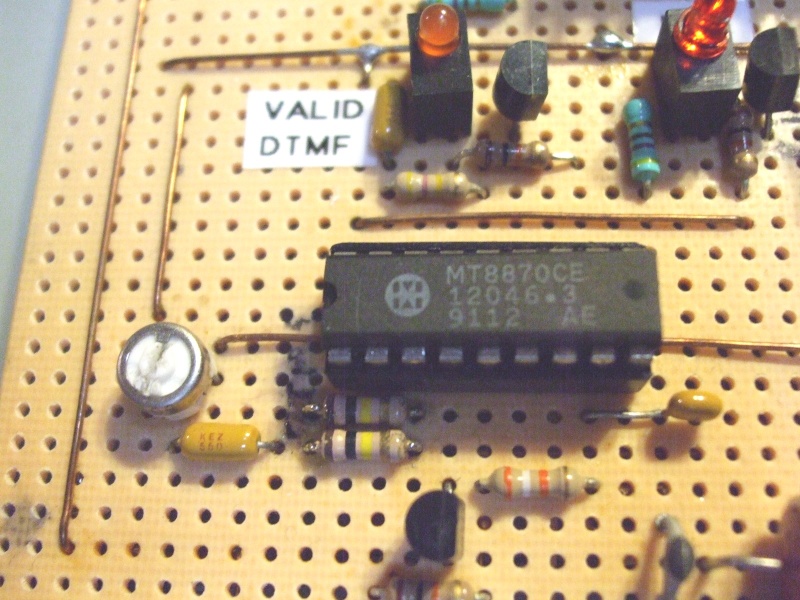

Présentation du décodeur DTMF (NHRC) Dscf0515

Ce qui est bien de ce projet, c'est que sur réception d'une commande valide, le contrôleur nous revoie une réponse en code morse (CW). Comme ça on sait toujours si le processus c'est rendu à terme. Pour qu'une commande soit considéré on doit envoyer 8 DTMF sur les ondes, 4 pour le mot de passe, 2 pour choisir la sortie à modifier et 2 autres pour envoyer la commande (ON/OFF/Pulse).

Présentement le concepteur NHRC vend une nouvelle version de ce projet, quelque peu différente mais en somme ça fait exactement la même job.
Présentation du décodeur DTMF (NHRC) Nhrc-r10

Il n'offre plus le source code en langage assembleur mais on peut encore se procurer le kit partiel pour 40.00$US, pour voir ce qu'il en est consultez www.nhrc.net

73' Eric
