 Station relais sur la bande 900MHz (33cm)

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Station relais sur la bande 900MHz (33cm)   Mer 24 Oct - 21:33

Un projet de station relais est en cours présentement pour expérimenter la bande 33cm (902-928MHz)

Pour commencer, nous avons débuté avec la réparation d'une antenne Sinclair modèle SRL-420. C'est une colinéaire de 7.5dbd qui mesure environ 8.5 pieds



Ensuite des essais ont été fait sur un radio Kenwood TK-940 qui couvre normalement la bande 800MHz. Les filtres di-electriques de 860MHz ont été remplacés par des filtres 915MHz. Le radio est devenu beaucoup plus sensible (environ 0.25uV) avec ce changement. Avant il fallait un signal d'environ 30uV pour ouvrir le squelch.



Donc le TK-940 servira de récepteur et le TK-941 servira d'exciter



Comme duplexeur nous aurons un Sinclair modèle P4660C ayant 6 cavités passantes par fréquence. L'insersion est de 2.0db pour le RX et de 1.2db pour le TX.



Et pour terminer, nous avons un amplificateur linéaire GE modèle 19D901830 qui nous donnera une puissance de 45w continue avec seulement 100mW en entrée. Il y a un isolateur avec dummy load afin de protéger le PA.



Plus de détails à venir bientôt Wink

Merci aux personnes suivantes pour leurs implications dans ce projet: Eric VE2VXT, Marc VE2CMD, François VA2RC, Gilles VE2GIQ et Serge VE2ABC.

73 Eric VE2TSO


Dernière édition par le Dim 18 Nov - 18:14, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Station relais sur la bande 900MHz (33cm)   Dim 18 Nov - 17:47

La station relais a été installée samedi le 17 novembre

Pour l'instant, l'antenne est seulement à 10 pieds du sol avec un heliax 1/2. Les premiers rapports sont encourageants puisqu'il est possible de faire QSO avec un portatif de 3w à plus de 20km.

L'antenne sera installée à environ 70 pieds avec un heliax 7/8 prochainement et la couverture sera augmentée.


    - Duplexeur Sinclair 12 cavités passantes
    - Amplificateur GE 45w avec isolateur/circulateur
    - Radios TK-940/TK-941
    - Controlleur NHRC-4
    - Switching power supply 24V Lambda



    - Antenne SRL-420 installée par Marc VE2CMD et Gilles VE2GIQ


    de gauche à droite:
    Marc VE2CMD, Eric VE2TSO, Francois VA2RC et Gilles VE2GIQ


Venez l'essayer et faites nous part de sa couverture....

73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VA2 EJN

avatar

Nombre de messages : 18
Age : 43
Localisation : quebec
Date d'inscription : 22/06/2006

MessageSujet: Re: Station relais sur la bande 900MHz (33cm)   Lun 19 Nov - 23:24

salut Éric (VE2 TSO)

J'aimerais savoir où ce situe l'antenne ?

sur la photo on dirait le mont bélair ???

lachez pas votre bon travail

Éric VA2 EJN
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Station relais sur la bande 900MHz (33cm)   Mar 20 Nov - 13:43

éric bilodeau a écrit:
salut Éric

J'aimerais savoir où ce situe l'antenne ?


Exact, c'est au Mont Bélair.

73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Station relais sur la bande 900MHz (33cm)   Mer 5 Déc - 20:56

C'est dimanche dernier (le 2 décembre 2007) que l'antenne a été installée à sa nouvelle place à environ 75 pieds dans la tour.

Je peux vous dire que la vue est incroyable à cette hauteur. Magnifique vue sur la ville de Québec, du comté de Portneuf et du fleuve. cyclops



Préparation de l'antenne et du mât par André VE2SV, Gilles VE2GIQ et Eric VE2VXT



On transporte l'antenne....avec l'escabeau pour grimper dans la tour !



Eric VE2VXT prépare les attaches pour fixer le mât



Et hop, l'antenne est rendue



Il reste à raccorder l'heliax 7/8" LDF5 au duplexeur et faire les vérifications finales.

Les résultats sont excellents. Nous couvrons la ville de Québec sans problème avec un portable GTX900 de 3w.

Avec mon générateur RF, j'ai besoin d'un signal de -4dbm pour ouvrir le répéteur à partir de mon QTH. Wow c'est seulement 400µW (0.0004w)

Merci aux collaborateurs Eric VE2VXT, André VE2SV et Gilles VE2GIQ pour leurs travails de pro.

73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2VXT

avatar

Nombre de messages : 134
Age : 48
Localisation : St-Bruno de Montarville
Date d'inscription : 10/03/2006

MessageSujet: Installation de l'antenne Sinclair SRL-420   Jeu 13 Déc - 22:26

Bonjour à tous,

Pour vous donner une idée sur le paysage vue d'en haut cyclops ...

Ces images on été prises lors de l'installation de l'antenne Sinclair SRL-420 destiné au relais 900MHz de Québec. Pas besoin de vous dire qu'il ne fesait pas chaud, le beau tapis blanc est là pour confirmer.


Vers Québec



Vers le Mont Gladys



Vers le Mont Ste-Anne
[b]


Vers la Beauce



Vers Valcartier



Vers Portneuf



Vers Shannon



Vers St-Nicolas



Vers le site expérimental d'Hydro Québec
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ve2rey.easyforumpro.com
Eric VA2 EJN

avatar

Nombre de messages : 18
Age : 43
Localisation : quebec
Date d'inscription : 22/06/2006

MessageSujet: Re: Station relais sur la bande 900MHz (33cm)   Ven 14 Déc - 14:47

Très belles photos, quelle belles prise de vues.

Félicitation pour votre projet.

VA2EJN
Éric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Station relais sur la bande 900MHz (33cm)   Ven 21 Déc - 18:12

Pour les Motorola GTX, il est important de ne pas activer la fonction HEAR CLEAR lors de la programmation car la qualité de l'audio sera médiocre en réception.



73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Station relais sur la bande 900MHz (33cm)   Mer 2 Jan - 22:42

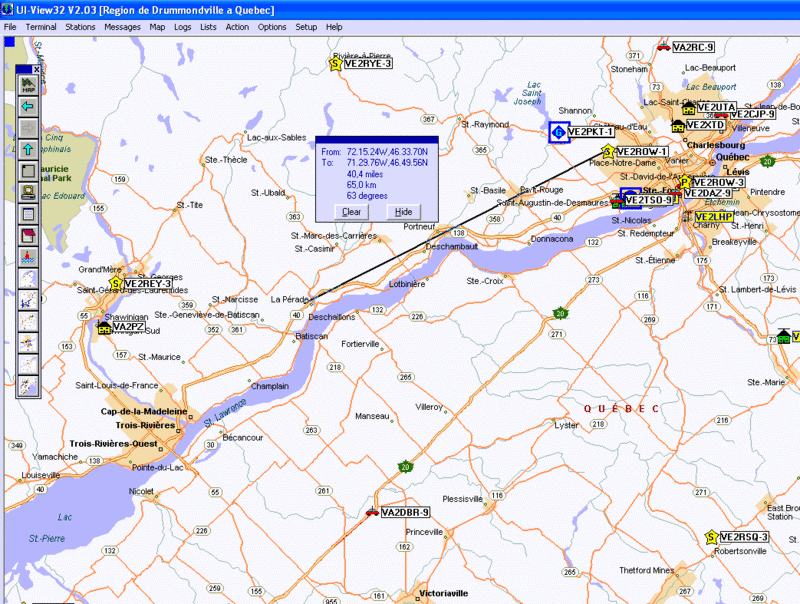

Le record DX en distance sur 900MHz appartient à Gilles VE2GIQ qui opère à 65km avec un portatif dans son auto à la hauteur de St-Anne-de-la-Pérade.

Donnacona, Cap-Santé, Deschambault sans problème sur l'autoroute 40.

3w avec antenne flexible à l'intérieur de la voiture, faut le faire....hi

73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
