 Voici la station météo APRS d'Argent Data

Aller en bas
AuteurMessage
Yannick VE2WFN

avatar

Nombre de messages : 52
Localisation : Mascouche
Date d'inscription : 09/07/2010

MessageSujet: Voici la station météo APRS d'Argent Data   Sam 2 Avr - 20:50

Voici une petite présentation de ma station météo APRS qui sera installé à mon chalet au courant de l'été


ADS-WS1 Weather Station pour 155$US

la grosse avantage de cette station météo c'est qu'elle est «APRS ready» avec son TNC intégré (OpenTracker+), il reste seulement à lui installer un radio, une antenne et l'alimentation 12v via son bornier de connexion Very Happy




La station envoi les données de température, pression, humidité, mesure de la pluie, vitesse et direction des vents. 50mA en Tx et 8mA en standy



Avec son SSR intégré, le module peut contrôler l'alimentation d'un radio jusqu'à 5A
une pile au lithium peut être ajouté sur le connecteur blanc pour garder l'heure, à minuit il y a un reset du niveau de pluie tombé durant les dernier 24h.


pluviomètre à bascule



Sensors d'humidité , température et pression



Mon setup de test à mon QTH principal de la station VE2WFN-13 avec un petit radio chinois Feidaxin FDC FD-150 5Watt

Au Camp la station sera alimenter par la batterie 7Ah et un panneau solaire 5W et un régulateur


ce petit kit solaire 5W et le régulateur 12A à été acheter sur Ebay pour 50$... Ah! les chinois!


Citation :
Solar Panel Specifications

- High efficiency module---17.25% Mono-crystalline Silicon

- Low iron tempered glass

- Suitable for prolonged outdoor use, water proof

- EVA laminate and TPT backsheet

- Anodize aluminum frame

- Bypass diode minimizes power drop by shade


- Maximum Power: 5W

- Maximum-power Voltage: 17.3 V

- Maximum-power current: 0.29 Ampere

- Open-circuit voltage: 22 volt

- Short-circuit current: 0.32 Ampere

- Size: 227mm x 245mm x 16mm

- Weight: 0.6 KG

- Surface of the cell: 125 x 125 mm

- Temperature: -40oC / +80oC

- Temperature coefficient of Pm (%): -0.47 / oC

- Temperature coefficient of Im (%): +0.1 / oC

- Temperature coefficient of Vm (%): -0.38 /oC

- Tolerance: + / -5%

- Working voltage and current. Standard test conditions: AM1.5 Irradiance 1000W/ m2, temperature 25 oC


Citation :
Solar Panel Charger Controller Regulator 12-24V/ 12A

- Max solar panel: 12A ( Auto switch between 12v/24v, 144W 288W )

- Max input voltage: 50V

- Overload Protection ( Automatically resume )

- Short circuit Protection ( Automatically resume )

- Reverse discharge Protection

- Over-charging Protection 14V or 28V

- Lightning Protection 10.8V or 21.6V

- Undervoltage Protection

- Dimensions: 10cm x 9.5xm x 3.7cm

- Temperature Compensation: -20˚C ~ +60˚C

- Colour: Black



testé au plein soleil ça donne 22V et 370mA
merci Éric VE2VXT pour le truc de vérification de panneau solaire Very Happy

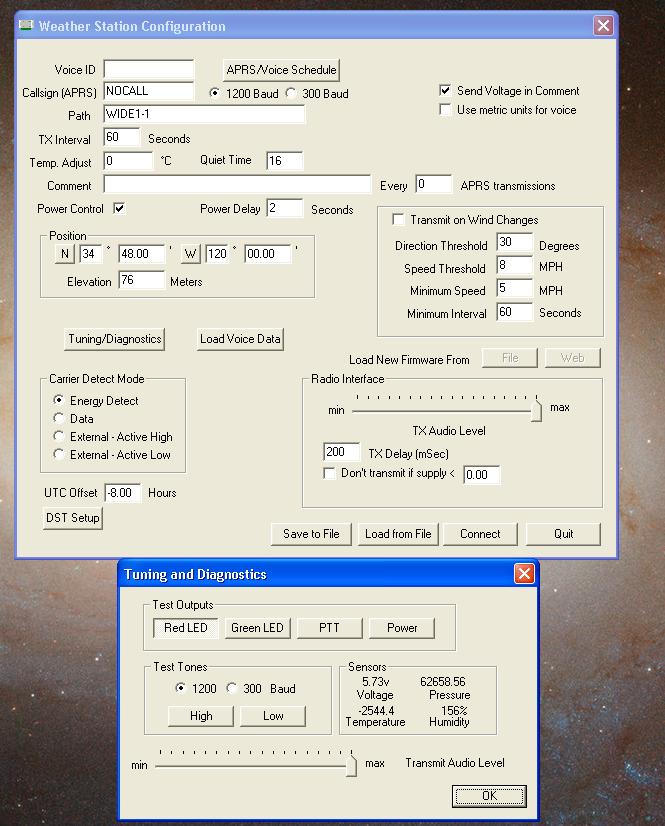

outil de programmation par le port série

Voici le schéma du module AD-WS1 en format PDF ici
