 Nouveau Digi APRS au Massif du sud

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Nouveau Digi APRS au Massif du sud   Dim 4 Oct - 10:05

Je suis allé au Massif du Sud vendredi dernier pour installer un nouveau kit APRS.

Le kit consiste en un radio GE Pheonix SX à 40w, un KPC-3, un power supply Kenwood, un module de télémétrie et un filtre bandpass.



L'antenne est une loop récupérée de l'ancienne antenne de VE2RAX


Me voici en train d'installer la loop à environ 20' du sol, sous les antennes du répéteur 145.370-
Plus haut, c'est Raynald VE2GDR qui installe une 310C4


Les premiers essais sont intéressants car je parviens à entendre La Mauricie, le mont Apica, le Maine et le Nouveau Brunswick en direct. Very Happy

Mais le problème arrive....désensibilisation du récepteur du répéteur VA2RMS qui se trouve à 144.770
Même en diminuant la puissance, c'est encore trop. Nous devons ajouter une cavité BpBr pour isoler l'APRS. Nous y arrivons mais avec beaucoup de perte. Au point que nous perdons le Maine, NB, Apica... Crying or Very sad

J'en arrive à la conclusion que le digi ne couvre pas mieux que celui du Mont Bélair.

Alors il est fort possible que le kit revienne chez moi après ces résultats moyens.

73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Nouveau Digi APRS au Massif du sud   Sam 31 Oct - 18:44

Je suis retourné au site du Massif du Sud hier pour améliorer le kit APRS en place.

Afin de ne plus causer de désensibilisation du récepteur 144.770MHz, j'ai branché un fil entre le contrôleur du répéteur phonie (MAIN RX) et le TNC (external CD) pour dire au TNC de ne pas transmettre lorsqu'il y a un signal reçu à 144.770MHz

Autrement dit, lorsque un signal local sur VA2RMS 145.37- est présent, l'APRS ne transmet pas.

Le TNC continu de recevoir et attendra que la fréquence soit libre pour vider son buffer.

La modif fonctionne a merveille !!
J'ai pû enlever la filtration inutile et les performances sont intéressantes. Un beau 40w en TX et 0.35uV en RX.

J'ai observé du traffic directement de Chicoutimi, Apica, Grand-Mère, Vermillon, Rimouski....c'est plus de 200km ca

La dernière chose qui pourrait être amélioré est l'antenne. Présentement c'est une loop side mount a 20 pieds du sol. Ça pourrait être une 2 loop top mount a 40 pieds. Le patron de couverture serait plus omnidirectionnel.

Peut-être pour le printemps 2010 ?
A suivre....

73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pierre VE2LTQ

avatar

Nombre de messages : 28
Age : 55
Localisation : Notre-Dame-Du-Mont-Carmel
Date d'inscription : 19/11/2006

MessageSujet: Re: Nouveau Digi APRS au Massif du sud   Dim 1 Nov - 19:49

Bonne job Mr Eric...

Une autre réalisation de fait..

De mon côté le lien Echolink reviens en force cette semaine..

Cette fois ici ...il va être en marche a la maison principale...

Fini Bell Sympatico....

Beaucoup de travaux en marche mais ça s'en viens...

Je te tiens au courant...

A plus 73,s

Pierre VE2 LTQ
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2VXT

avatar

Nombre de messages : 134
Age : 48
Localisation : St-Bruno de Montarville
Date d'inscription : 10/03/2006

MessageSujet: Re: Nouveau Digi APRS au Massif du sud   Ven 13 Nov - 3:40

Vraiment tu as ouvert la valve!

Il y a vraiment trop longtemps que je ne suis pas venu sur le forum, ça fait plaisir de voir qu'il y a toujours de la continuité... En plus de la belle récupération cette antenne, elle est costaude ça c'est certain .

Le Massif est une montagne vraiment intéressante pour les adeptes de radio. À mon avis, c'est un des meilleurs site de télécom au Québec.

Moi aussi j'ai quelques petit projet en branle côté BC, on s'en reparlera...

73' et bravo encore.
Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ve2rey.easyforumpro.com
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Nouveau Digi APRS au Massif du sud   Dim 31 Jan - 14:47

Salut à tous, j'ai remonté l'antenne qui servira pour l'APRS au Massif du Sud. C'est la 210C4 de ve2rax qui s'est cassé en 2 durant un hiver. Pour adapter les impédances, j'ai ajouté un bout de coax de RG11 (75 ohms) de 1/4 de longueur d'onde juste après le connecteur en Y qui provient des 2 loop.



Toute une job de repositionner le nouveau harnais de phasage à l'intérieur du mat de 2" de l'antenne Rolling Eyes

J'ai fait quelques tests et voici mes résultats.

La 210C2 modifiée avec du shrink neuf


Avec l'analyseur MFJ-249, je constate que le minimum de SWR est à 155MHz


Et j'ai 1.7 de SWR à la fréquence de l'APRS 144.390MHz


Bon c'est le temps de l'essayer avec un vrai radio.
Avec un GE Phoenix SX, j'ai 44w dans une dummy load (avec wattmètre Bird et douille VHF 50w)

Et quand de branche le radio dans la 210C2 modifiée, j'obtiens 29w forward et 3w en reverse.

Il y a quelque chose qui m'échappe. Pourquoi j'ai perdu 15w en forward ??
Serait-ce que l'antenne n'a pas 50 ohm d'impédance ??

J'hésite d'aller l'installer au sommet de la montagne compte tenu du travail nécessaire pour la transporter et l'installer sur le site.
Les antennes, c'est pas ma spécialité Mad

73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2VXT

avatar

Nombre de messages : 134
Age : 48
Localisation : St-Bruno de Montarville
Date d'inscription : 10/03/2006

MessageSujet: Re: Nouveau Digi APRS au Massif du sud   Mer 3 Fév - 4:14

Salut Eric,

D’abord et avant tout, il est vraiment important que tu aies un câble d'un demi Lambda entre ton émetteur et ton wattmètre.

À chaque 1/4 de lambda l'impédance s'inverse et à toutes les 1/2 lambda elle se répète, comme ton transmetteur est supposé avoir une impédance de 50 Ohms, il est très important de reporter cette valeur (50 Ohms) au connecteur de l'antenne. La longueur physique du watmètre est aussi pris en compte!

Une autre façon de pouvoir mettre tout ça en visuel serait d'utiliser un Return Loss Bridge avec un Spectrum analyser qui a l'option, tracking generator. Avec ça et des très bon câbles de tests, tu pourrais mesurer le VSWR et voir la forme d'onde sur le Spectrum. La forme d'onde te donnerait aussi la largeur de bande opérationnelle de l'antenne en fonction du VSWR.

Bon ok, c'est un peu compliqué tout ça mais quand t'as les outils pour le faire c'est tellement le fun. La version cheapette de ce set-up se traduit par un MFJ-259...

Cette antenne résonne un peu trop haut dans la bande, d'après moi il faudrait allonger un peu certains câbles dans le harnais. Comme elle est toute fermée ce n'est pas vraiment tentant de la démonter à nouveau.

Autre chose à prendre en considération, une 210C4 est calibré (le harnais) pour couvrir toute la bande VHF, comme tu en utilises la moitié, cela ne veux rien dire qu'elle couvrira une aussi grande largeur e bande, le fait de la couper en deux change assurément sa plage d'opération...

J'ai en main les longueurs exactes d'un harnais fait par Bluewave ainsi que toutes les dimensions de l'antenne, aussitôt que j'ai une minute de libre je vais mettre mes notes au propre et les scanner sur le forum.

73' et décourage toi pas, le fun commence!
Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ve2rey.easyforumpro.com
Eric VE2VXT

avatar

Nombre de messages : 134
Age : 48
Localisation : St-Bruno de Montarville
Date d'inscription : 10/03/2006

MessageSujet: Re: Nouveau Digi APRS au Massif du sud   Ven 5 Fév - 18:43

Salut Eric,

Bon voici enfin mes notes concernant la reconstruction de l'antenne VHF à 2 lobes dont je te parlais.

Comme tu sais, il est vraiment compliqué et délicat de démonter ce genre d'antenne, surtout lorsque t'es seul. On aurait besoin de plusieurs mains...

Dans mon cas, j'ai réparer deux antennes comme celle là, elles avaient toutes les deux le même trouble. Une trop grande tension a été exercé sur le harnais, soit pendant l'assemblage en usine ou encore créer par le froid. Les câbles de harnais racourcisses et deviennent plus raides lorsqu'ils sont soumis au froid de l'hiver.

Voici donc mes notes personnelles et quelques photos.

Marque: Bluewave
Model: BME139FN1H0
Range: 136-174MHz.
Gain: 5.5dB







Voici maintenant la vraie vie...


Ok, ça y est il est enfin sorti.


C'est la section du harnais qui alimente les deux lobes.


Ce bout là se loge directement à l'intérieur du lobe et les terminaux se raccordent chacuns de leurs côtés.


Voici le joint caché, le conducteur central change de calibre, il passe de RG-213 à monobrin comme un RG-6.




Le câble RG-213 à la sortie du bras d'antenne, tout est machiné et soudé très professionnelement.


Très très fragile!!!!


C'est le conducteur central mono brin qui fait contact au centre du lobe.


Cette section est recouverte d'une gaine thermo retréssissante.


Toute une place pour aller travailler...

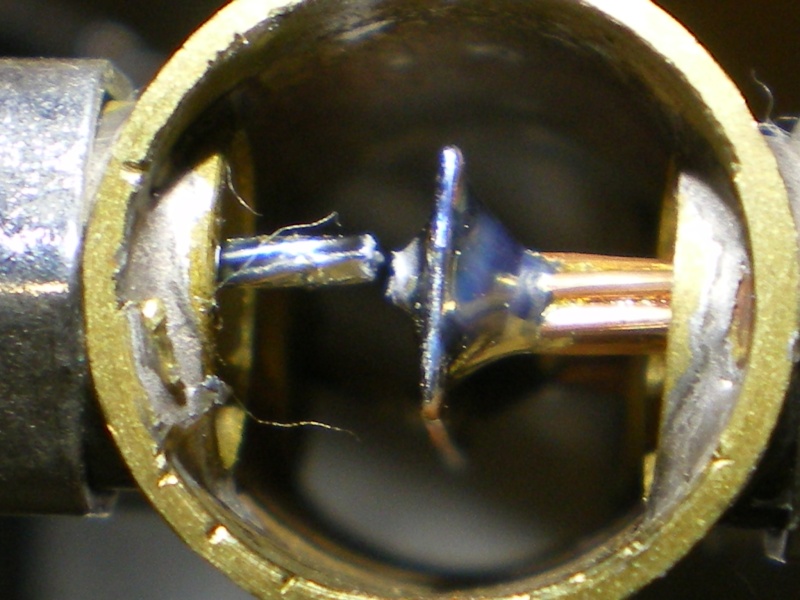

Enfin, voici la preuve du non fonctionnement! On peut voir que le joint à lâché sous une traction trop forte.


Tout ça juste pour resouder ce joint...


On voit ici que la grosseur du mât de l'antenne st vraiment robuste.



J'espère que ces explications pourront t'aider dans tes expérimentations...

Quand J'ai eu fini le remontage j'ai bien évidemment passer l'antenne au peigne fin avec un analyseur d'antenne comme celui-ci.
C'est un AT-500 de Bird, vraiment, c'est un outil de première classe. L'antenne était redevenue parfaite et elle couvrait facilement toute la bande VHF de 136 à 174MHz. et le SWR était tout aussi bas à 1.1, on ne peux pas demander mieux!


73' et lâche pas la serviette!
Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ve2rey.easyforumpro.com
Eric VE2TSO

avatar

Nombre de messages : 163
Localisation : Québec
Date d'inscription : 11/03/2006

MessageSujet: Re: Nouveau Digi APRS au Massif du sud   Ven 12 Fév - 9:29

Wow, y'a de l'ouvrage la dedans....

Quelques heures de plaisirs juste pour aller souder un brin central de coax !!

Dans mon cas, j'ai du modifier le harnais de phasage d'une 4 loop en 2 loop et c'est pas aussi facile que je croyais.

Voici le harnais a son état original.


j'ai coupé au niveau du X ROUGE pour garder la partie C1 et C2 avec le premier connecteur en Y. Ensuite j'ai ajouté 1/4λ de RG-11.

La distance entre les loop et le mât est environ 8". Ca veut dire que tes mesures ne correspondent pas avec l'antenne que je tente de réparer.

Je considère utiliser une autre antenne pour le massif du sud mais je doute qu'une COMET GP6 résiste aux intempéries de cette montagne !! Regarde ce qui est arrivé à la 210C4 au cause du verglas en décembre dernier !! la tour s'est déchiré comme une feuille de papier



73 Eric VE2TSO
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Eric VE2VXT

avatar

Nombre de messages : 134
Age : 48
Localisation : St-Bruno de Montarville
Date d'inscription : 10/03/2006

MessageSujet: Re: Nouveau Digi APRS au Massif du sud   Sam 13 Fév - 3:23

Salut Eric,

Je crois sincèrement qu'une GP6 ne peut pas survivre longtemps au Massif. À moins que tu la mette dans un tube de PVC noir assez épais et retenu avec une fixation en haut et en bas. C'est une idée comme ça...

L'idée d'installer une 210C2 est vraiment bon et raisonable, le seul hic est que tu doit encore la démonter si tu veux avoir du rendement. La prochaine fois avant de chauffer les shrink tubing, fait des tests avec l'analyseur et là, quand tu est bien satisfait, tu scèle le tout.

Bonne chance et bonne continuité!
73' Eric VE7VXT
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ve2rey.easyforumpro.com
