Projet: Amplificateur 150w

Salut à tous,

Voici le prochain projet sur la table à dessin: Amplificateur Motorola 150w pour le répéteur VE2ROW à 927.200-

Il s'agit d'un ampli qui semble flambant neuf.
Dimensions: 12" x 7"

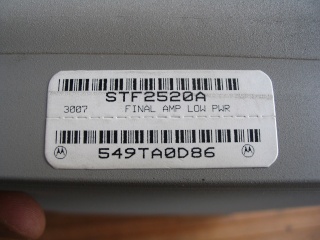

C'est un modèle STF2520A final amp low power. Motorola considère que 150w est low power


Voici le connecteur d'origine. Ce connecteur contient les 2 ports RF à chaque extrimités, les alimentations juste à coté et les signaux de contrôle au centre. Dommage que ce connecteur n'est pas standard car il aurait été possible de l'utiliser pour se brancher.


Vue d'ensemble de l'intérieur


Circuit RF


Le transistor principal MRF899 est bon jusqu'à 960MHz. Ce transistor à lui seul vaut $217us chez Digi-key !!


Et voici le circulateur. Reste à voir son comportement à 927MHz.


Et finalement, le circuit de contrôle avec les coax d'entrée et de sortie


Il fautra fabriquer une nouvelle plaque d'aluminium pour fixer les nouveaux connecteurs RF (BNC pour l'entrée et N-Type pour la sortie).

Le bloc d'alimentation requis pour alimenter cet ampli est 24VDC / 15A
Les premiers tests seront fait à 902MHz. Le circulateur devrait laisser passer le maximum de puissance disponible (150w), ensuite d'autres tests à 927MHz démontreront si le circulateur cause trop de perte à cette fréquence. Si c'est le cas, il faudra l'enlever du circuit, ce qui sera possible facilement.

D'autres nouvelles pour bientôt.

73 Eric VE2TSO

Bonjour,

Les nouveaux connecteurs sont maintenant installés sur l'ampli.
Marc VE2CMD a modifié la plaque pour accueillir le connecteur BNC et N-Type.



Les 2 fils d'alimentation sont soudés directement sur le board de contrôle.



Il manque le power supply capable d'alimenter correctement l'ampli. C'est un 28Vdc d'au moins 15A continu.

La prochaine étape est de modifier le contrôle de puissance de l'exciter. Il s'agit d'un Maxtrac D27 de 12w et la puissance s'ajustera avec un potentiomètre. L'ampli devrait avoir besoin entre 5 et 7w de drive pour donner sa pleine puissance (150w de sortie)

L'ajout du contrôle manuel de la puissance nous assurera d'un niveau de puissance constant, peu importe la température de l'exciter.

A suivre
73 Eric VE2TSO

Enfin, j'ai recu ma nouvelle douille pour mesurer la puissance sur le Bird. Il s'agit d'une douille 250E qui couvre la plage de 400 à 1000MHz jusqu'à 250w

Mes premiers tests donnent 100w de sortie lorsque l'ampli est alimenté avec 24 Vdc. Ca monte à 115w avec une alimentation de 26 Vdc. J'ose pas essayer à 28 Vdc puisque le transistor MRF897 est spécifié jusqu'à 26 Vdc

L'exciter est a 5w (Maxtrac D27). L'ampli se comporte très bien à 927MHz puisqu'il n'y a pas de perte causé par le circulateur, ca c'est une bonne nouvelle.



Voici le bloc d'alimentation. C'est un Astron LS-35A flambant neuf. Il est ajustable de 22 à 32 Vdc et capable de fournir 35A. Son poids est de 55 livres.



Il reste à optimiser les coax pour les interconnexions, les longueurs sont très critiques. Même les câbles DC sont critiques. Restera ensuite à raccorder le nouveau récepteur et le controlleur.....ca risque d'être prêt pour le printemps

73 de Eric VE2TSO

Salut Eric,

Ouais, le moins que je puisse dire c'est que les donnateurs sont vraiment généreux pour ce projet.

Je suis vraiment content de voir tout ça, les résultats sont aussi vraiment encourageants. Avec 100W en 900MHz, tu devrais avoir une pénétration du signal vraiment partout.

Avec du beau stock neuf comme ça, je souhaite longue vie au système.

Salutations.
Eric

Le projet avance bien. Voici les radios sur une tablette 19" modifiée

RX: Maxtrac D37. Le connecteur du micro RJ-45 est modifié. Pin 1: COR, Pin 2: +12VDC pour alimenter le controlleur
TX: Maxtrac D27. Le connecteur du micro RJ-45 est modifié. Pin 1: PL_MUTE (pour muter le PL lorsqu'il n'y a pas de COR)

Remarquez le fan 120Vac au dessus de l'ampli. La chaleur est l'ennemi #1 de l'électronique





Il me reste à ajouter un autre fan (plus petit) pour refroidir l'exciter.
L'installation au site de Bélair risque d'être quelque part au mois de mai !!

73 Eric VE2TSO

Salut à tous,

Le kit est installé depuis jeudi dernier !! Ampli 150w solide dans l'antenne top mount à 400'

L'anti-mémère est programmé à 4 minutes
Le drop timer est à 2.5 secondes

L'encodeur CTCSS est actif seulement lorsqu'il y a un signal valide au récepteur
Ca veut dire que si on pompe le répéteur, on entend rien

Vos commentaires sur la couverture seraient appréciés, il y a plusieurs longs mois d'hiver de préparation sur ce projet

73 Eric VE2TSO
